国家电网某市输电线路塔基安全监测案例
项目背景
根据《电力输电线路地质灾害卫星遥感监测评估预警体系试点建设实施方案》，国电集团将对市20余处处输电线路隐患进行GNSS卫星监测，实现高精度形变监测和预警。

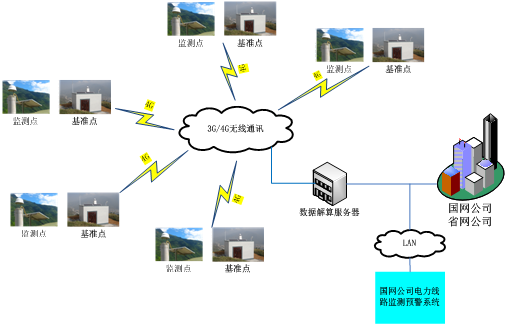

为节约成本降低综合建设和运维费用，决定建设地面监测基准站10余套，30余套地面监测站，共计50余个监测点。

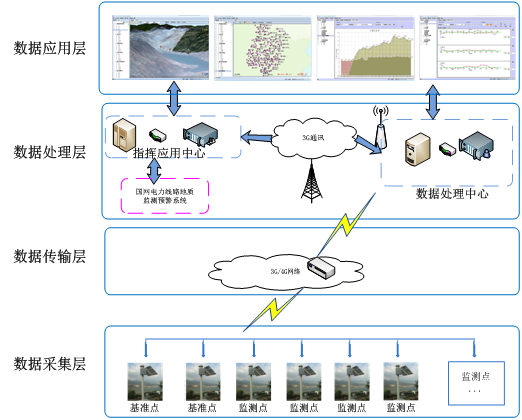

系统架构
整个系统建设可划分为数据采集单元、数据传输单元和数据处理单元三个部分：
1）数据采集单元，包括GNSS基准站、GNSS监测站及配套的供电系统和避雷系统。主要功能为接收卫星定位原始数据并进行存储、打包和发送。由太阳能供电系统或市电提供设备所需电力。避雷系统对野外数据采集设备提供有效的避雷防护。
2）数据传输单元：包括有线通讯设备和无线通讯网；主要功能是在数据采集单元和数据处理中心间搭建数据传输和指令下发的有效通讯链路。使监测数据能够及时有效回传，中心控制指令及时下达。
3）数据处理单元：包括数据处理服务器和软件系统；主要功能为对监测数据进行接收、存储、解算、入库、分析、展示和发布等。
备注：数据应用层为业主单位自研开发。
监测站点的组织方案
基准站、监测站点具备实时进行卫星定位数据跟踪、采集、记录、设备完好性监测等功能，分室内和室外设备，室内设备主要由GNSS接收机、UPS、雷电器、机柜等组成；室外设备主要由天线、观测墩、避雷针、防护栏等组成。
典型测站示意图如下：
