四川雅砻江某水电站大坝形变监测项目

项目背景

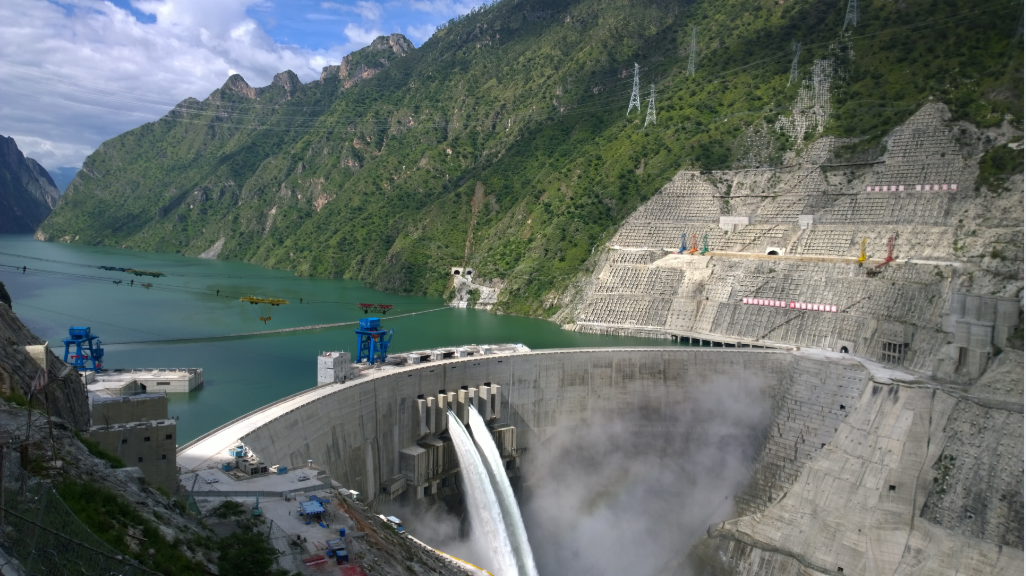

本项目监测对象为四川某水电站大坝坝体及水库边坡，本大坝为混凝土双曲拱坝坝高305米，为同类坝型中世界第一高坝，其施工难度为世界施工界罕见。

该电站水库正常蓄水位1880米，死水位1800米，总库容近80亿立方米，调节库容近50亿立方米，具有年调节性能, 装机容量3600兆瓦，是雅砻江下游河段的龙头电站，多年平均发电量近180亿千瓦/时，电站以发电为主，兼具蓄能、蓄洪和拦沙作用，是川电外送的主要电源点之一。

该项目是全球首套在200米以上高坝采用北斗导航系统进行高精度监测的形变监测系统。

解决方案

为了监测坝体细微的变化状态，该电站采用了多种监测手段，以自动化方式，对电站坝体进行实时监控。主要监测手段包括：高精度GNSS监测系统、正、倒垂线监测系统、静力水准监测系统、应力监测系统、引张线监测系统，温度监测系统、水位监测系统等。

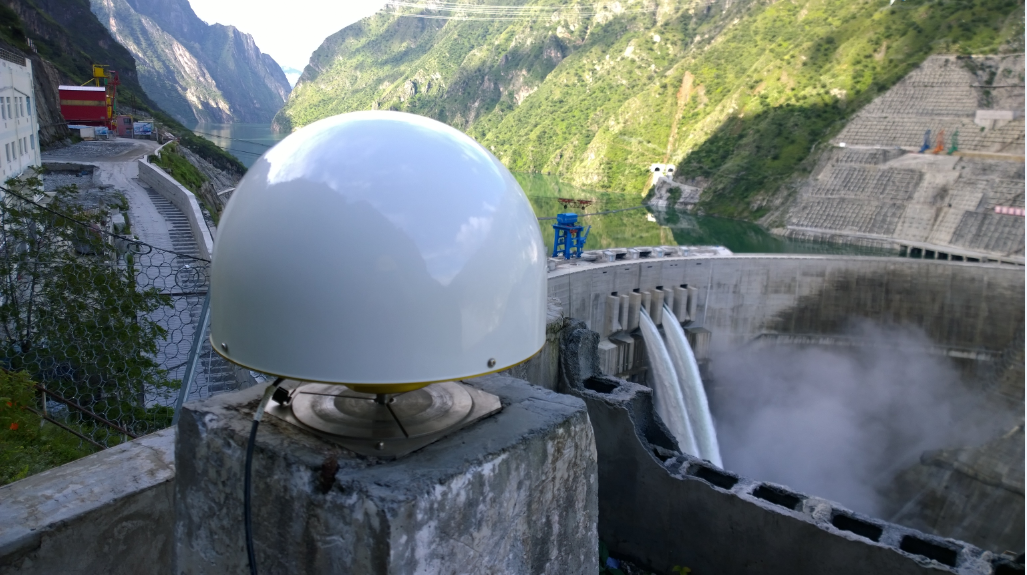

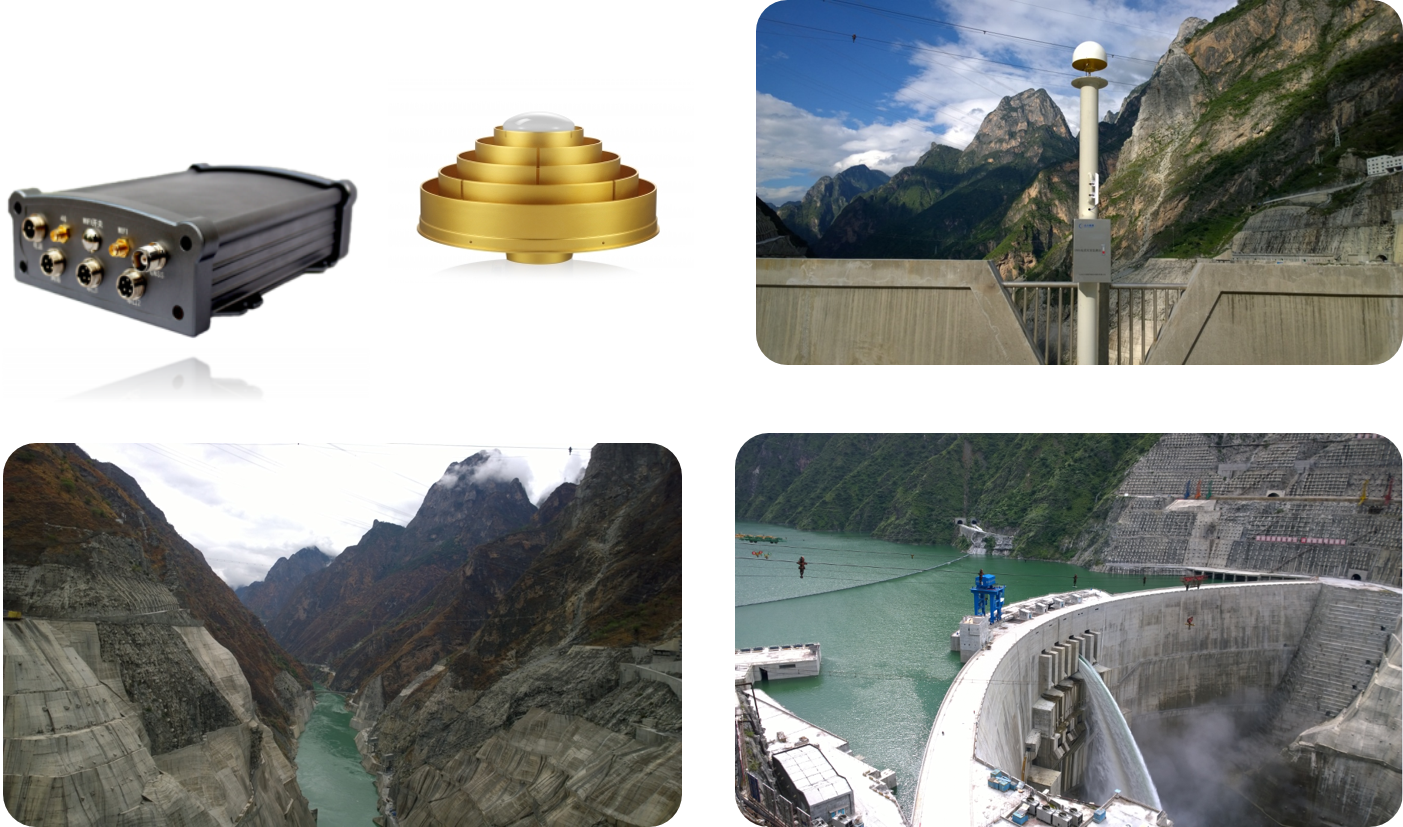

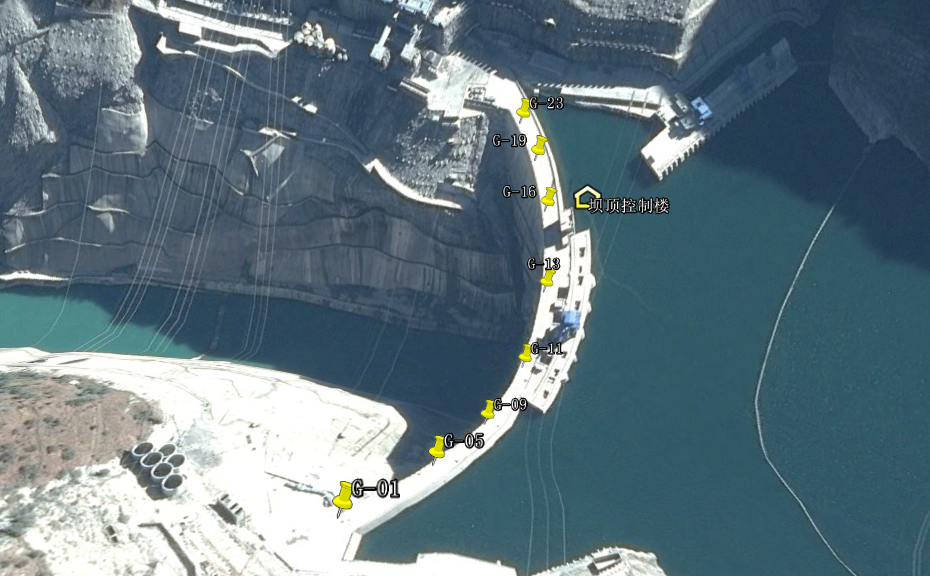

本项目高精度GNSS 大坝形变监测系由28个监测点，5个基准点组成。其中电站大坝坝顶布置8个监测点，监测大坝形变状态。库区各滑坡体、大坝左右两岸布置20个监测点、监测各滑坡体及边坡稳定状态。

由于采用了多种监测手段，在完备的监测体系和一年多的数据积累中，高精度GNSS大坝形变系统得到了充分验证，其数据精度和系统可靠性都有相应的数据支撑。该项目是全球首套在200米以上高坝采用北斗导航系统进行高精度监测的形变监测系统。
